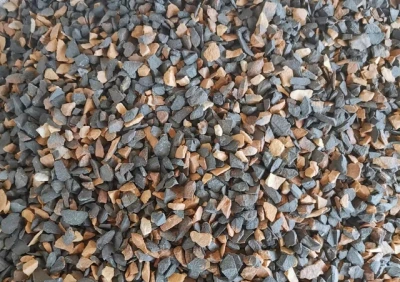

Увод у Мулит

Мулит се дели на три типа: -мулит, еквивалентан чистом 3Ал2О3·2СиО2, који се назива 3:2 тип; -мулит, чврст раствор са вишком Ал2О3, благо проширеног карактера, означен као 2:1 тип; Гама-мулит, чврсти раствор са малом количином ТиО2 и Фе2О3. Мулит је стабилан у петрохемијским својствима и нерастворљив у ХФ. Његова густина је 3,03 г/цм3, Мохсова тврдоћа 6 ~ 7, тачка топљења 1870 степени, топлотна проводљивост (1000 степени) је 13,8В/(м·К), коефицијент линеарне експанзије (20 ~ 1000 степени) је 5,3×{{ 30}} степен, модул еластичности 1,47×1010Па.

Мулит је ватростална сировина са кристалном фазом 3Ал2О3.2СиО2 као главном компонентом. Мулит се дели на природни мулит и синтетички мулит. Природни мулит је реткост и углавном је синтетички. Хемијски састав мулита је Ал2О371,8% и СиО228,2%. Минерална структура је ромбични кристални систем, а кристали су распоређени у дугачке стубове, игле и ланце. Игличасти мулит је умешан у производе да би се формирао чврст скелет.

Мулит има добре механичке и термичке особине на високој температури, тако да синтетички мулит и његови производи имају предности високе густине и чистоће, високе структурне чврстоће на високој температури, ниске стопе пузања на високој температури, ниске стопе топлотног ширења, јаке отпорности на хемијску ерозију и добра отпорност на топлотни удар.

Производња мулитних материјала се генерално може направити од каолинита, минерала силиманит групе, алуминијум хидроксида или алуминијум оксида и силицијум диоксида директно синтетизованих. Глинени материјал реагује са минералима глинице или силиманит групе и индустријском глиницом под условима загревања Ф да би се формирао примарни и секундарни мулит, а примарни мулит се формира у опсегу од 1000 ~ 1200 степени, а кристализација се повећава даљим повећањем температуре. Формирање секундарног мулита се обично завршава на 1650 степени. За производњу густих мулитних производа, обично се користи процес синтеровања у два корака. Мулит долази у два кристална облика: игличасти и призматични. Ацикуларни мулит јача стаклену фазу и фазу хемијског састава материјала, а ватросталност игличастог мулита је већа од призматичног мулита. Каолинит се брзо загрева на више од 1400 степени Ц да би се формирао игличасти мулит. Иначе, споро загревање на нижу температуру формира призматични мулит. Постоје такође извештаји о цевастом и сферичном мулиту, за који се претпоставља да је последица неподударања величине тетраедара силицијум диоксида и глинице што доводи до напетости узроковане цевастим обликом, а други се назива азотни мулит. Карактеристике анизотропије топлотног ширења мулита чине га добром термичком стабилношћу. Када се напредни материјал од мулита користи као делови улагача, он се може директно заменити активним улагачем без претходног загревања.

Popularne oznake: увод у мулит, Кина упознавање са произвођачима, добављачима мулита
